为什么PCB板总是翘曲

作者：森思源电子 发表时间：2020-07-04 16:36:50 浏览人气：4930

PCB板翘曲造成的原因有很多，概括来说是由于PCB各种原材料和半成品的热膨胀、热压下树脂流动与固化反应、玻璃布或生产过程中材料的拉伸与裁剪，各种湿热处理等形成的热应力及机械应力等引起的。

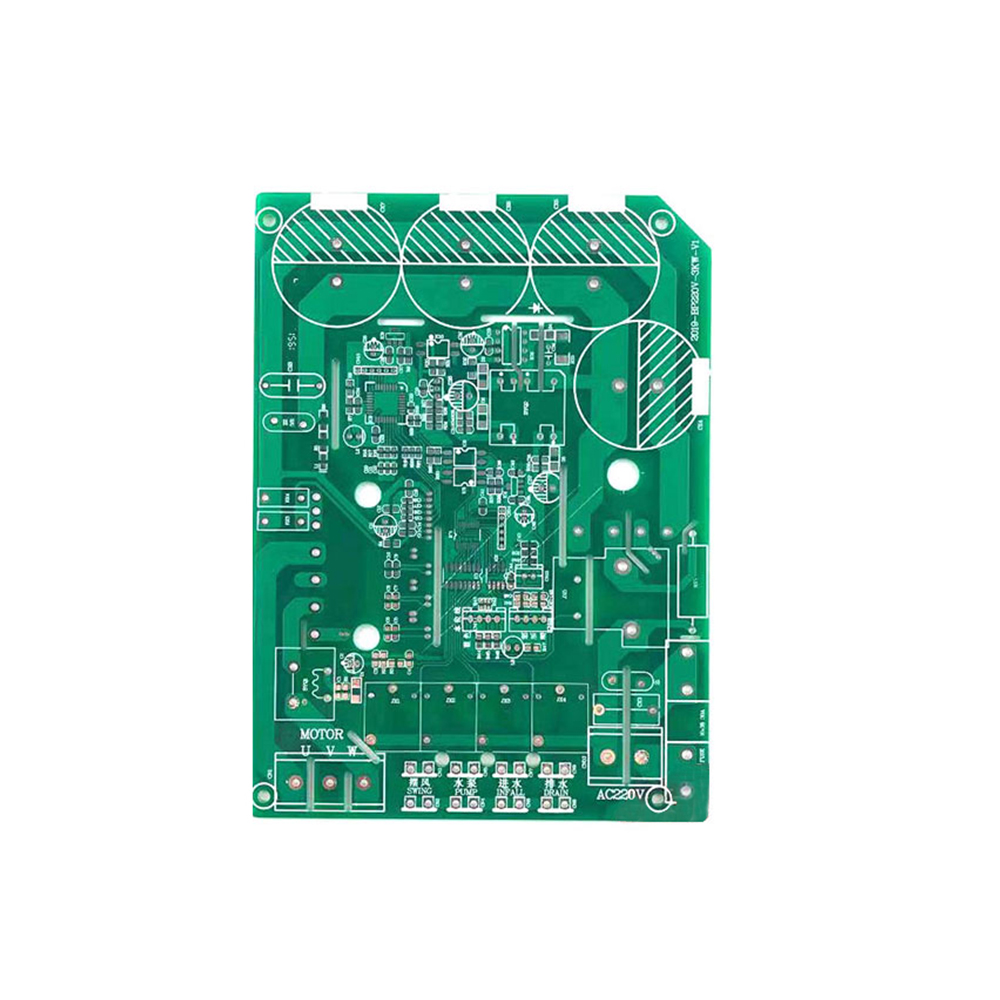

PCB线路板

PCB板材质对PCB的翘曲有一定的影响，首先板材本身的平整度很显然会影响成品的平整度，如果因为存放不当，PCB板材质本身就翘曲，那成品就不用说了；其次板材本身选用的材质也会有影响，比如说选用的玻璃布质量及其张力均匀性，是否有弓纬、斜纬等等。这一系列都的材质问题都会影响到成品后续的湿热处理后PCB的平整度。PCB板材质分有机材质和无机材质，有机材质包括：玻璃纤维/环氧树脂、酚醛树脂、等，而无机材质包括：陶瓷等。另外耐燃性板材有:FR-1、FR-2、FR-3，（以上三种皆为纸质基板）及FR-5环氧树脂，CEM-1纸质纤维（一般白色）为单层板、复合环氧树脂铜箔基板CEM-2至5。详细的如耐热性，TG值，剥离强度等等对应的板材技术资料及规格书里面写得都很详细。
