PCB如何实现屏蔽保护-森思源
作者:森思源电子 发表时间: 浏览人气:7854

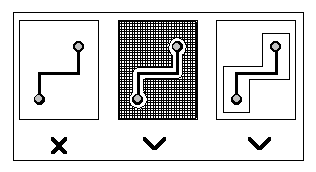

如下图,对应地线回路规则,实际上也是为了尽量减小信号的回路面积,多见于一些比较重要的信号,如时钟信号,同步信号;对一些特别重要,频率特别高的信号,应该考虑采用铜轴电缆屏蔽结构设计,即将所布的线上下左右用地线隔离,而且还要考虑好如何有效的让屏蔽地与实际地平面有效结合。电路板上既有高速逻辑电路,又有线性电路,为了防止不同工作频率的模块之间的互相干扰,应尽量缩短高频部分的布线长度。通常将高频的部分设置在接口部分以减少布线长度。由于考虑到高/低频部分地平面的分割问题,通常采用将二者的地分割,再在接口处单点相接。对混合电路,采用双面布局时,应将模拟与数字电路分别布置在PCB印制板的两面,分别使用不同的层布线,中间用地层隔离的方式;而采用单面布局时,应使它们尽量分开,使两者的地线不要相混,分别与电源端地线相连,同时要尽量加大线性电路的接地面积。
