PCB线路板金属包边的制作方法
作者:森思源电子 发表时间: 浏览人气:14112

对于高频高速PCB线路板,要求对板边槽进行金属化包边,形成金属化板边槽,以使微波信号无法从PCB板边辐射出去。采用现有的金属化包边工艺,完成板边槽金属化包边后,不仅需要在连接位处钻邮票孔,还需通过邮票孔将金属化板边槽的槽壁铜层钻断,即在连接位与金属化板边槽的连接处钻邮票孔。

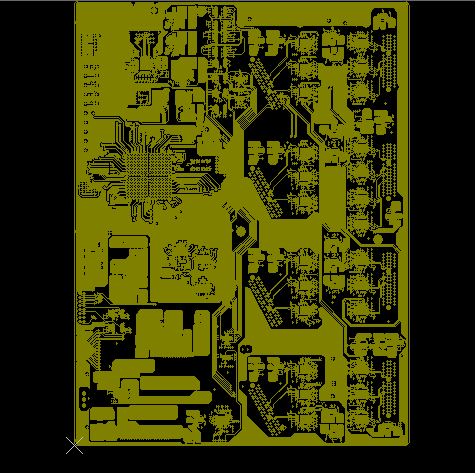

PCB板


现有的生产方式是在完成丝印阻焊及表面处理工序之后,在连接位处钻邮票孔,由于连接位与金属化板边槽的连接处的钻孔位置部分悬空,会导致钻偏孔,从而也会导致未能真正将金属化板边槽的槽壁铜层钻断,同时单元板时出现扯铜。同时悬空位置已钻断槽壁铜层部位还会形成过高的披锋,这样会影响产品的品质。

森思源子有限公司可加工定制PCB,PCBA,研发制作一条龙服务,有业的技术团队,品质稳定,准时的交期,如有需要请拨打咨询线:0755-23003520,19928747523,微信同号,QQ:631185877.
