PCB线路板的制作过程[森思源]
作者：森思源电子
发表时间：
浏览人气：2944

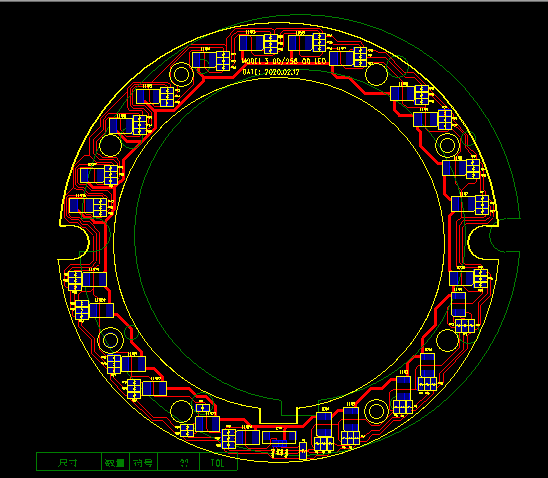

1.PCB制作的一步是整理并检查PCB布局。
2.PCB制作工厂收到PCB设计公司的CAD文件，由于每个CAD软件都有自己独特的文件格式，所以PCB工厂会转化为一个统一的格式——Extended Gerber RS-274X 或者 Gerber X2，然后工厂的工程师会检查PCB布局是否符合制作工艺，有没有什么缺陷等问题。
3.在自制PCB时，可将PCB布局用打印机打印到纸上，然后再转印到覆铜板。
想了解更多PCB线路板知识详情请拨打咨询热线:0755-23003520,19928747523,微信同号,QQ:631185877.
